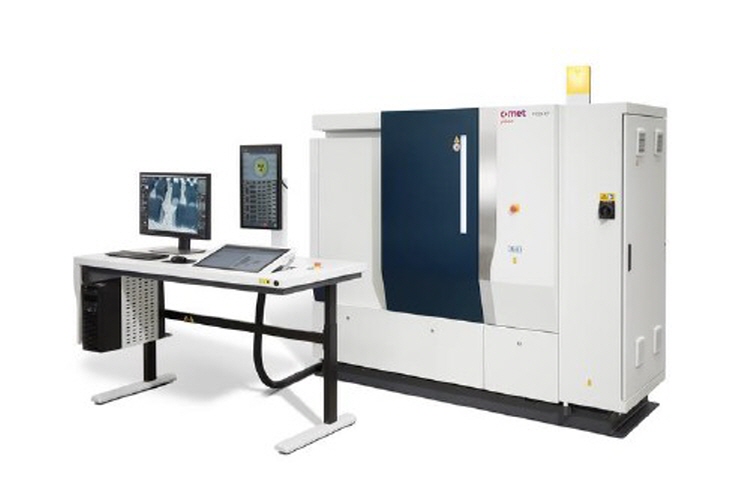

FF20 CT
Advanced X-Ray CT Solutions [Nano-Focus]
|
|---|
| · Single Tube System · 190kv Transmission tube · 280 mm x 430 mm · CT Volume · Various Detectors · Part weight 17kg · 6 Axis System |

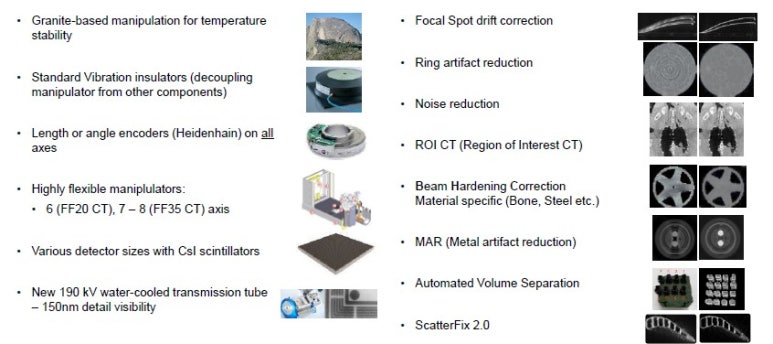

▶ Highlights of FF-20 CT

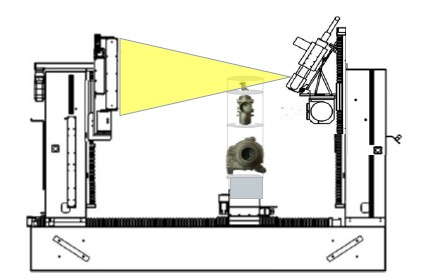

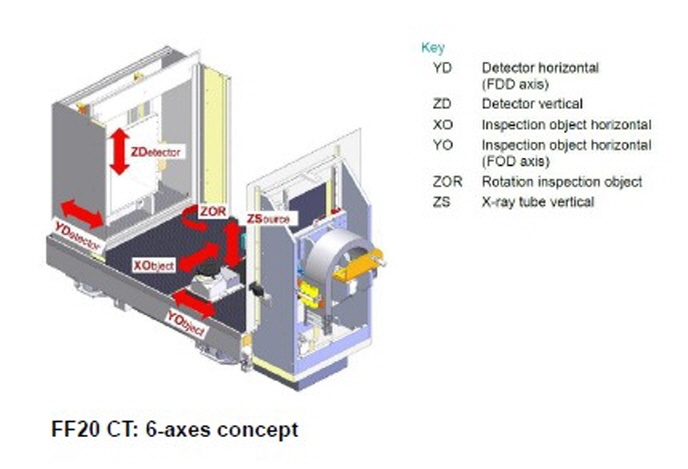

▶ FF-20CT- versatility by design
very high versatility in terms of manipulation - especially motorized FDD
▶ Flexible FDD to increase magnificationmagnificationor
optimize image quality
6 min. 30 sec. CT Scan/1200 mm FDD

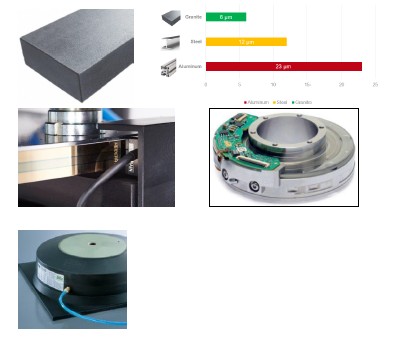

▶기본사항 - 기계설계
고해상도 및 정밀도 요구사항을 충족하는 방법은 무엇입니까?
|
· 화강암을 기반으로한 온도 안정성 유지 · 길이/각도: 모든 축에서 각도 인코더(Heidenhain) 정확한 절대 위치 추적 · 복잡하고, 시간 소모가 많은 CT촬영 필요하지 않습니다. · 온도, 모터 및 스핀들 불확실성 보정 · 진동 방지 뎀퍼 장착 · 액티브 레벨 컨트롤이 있는 에어 댐핑(디커플링 매니퓰레이터) · 매우 효과적인 진동 차단을 위해 특별히 설계되었습니다. |
|---|
 |

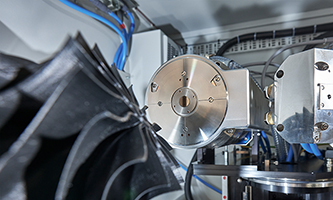

▶ X-Ray source

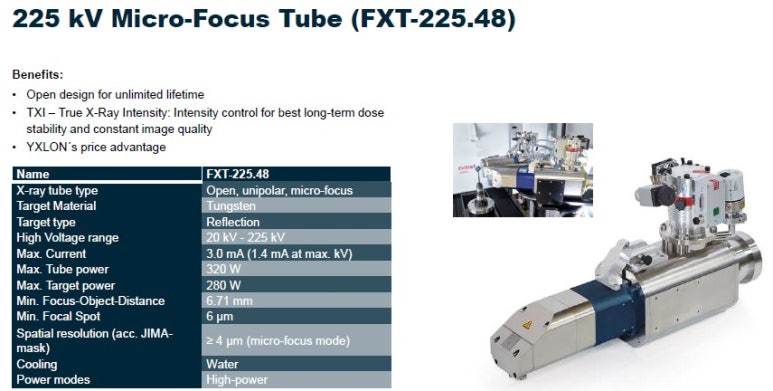

225KV Micro-Focus Tube

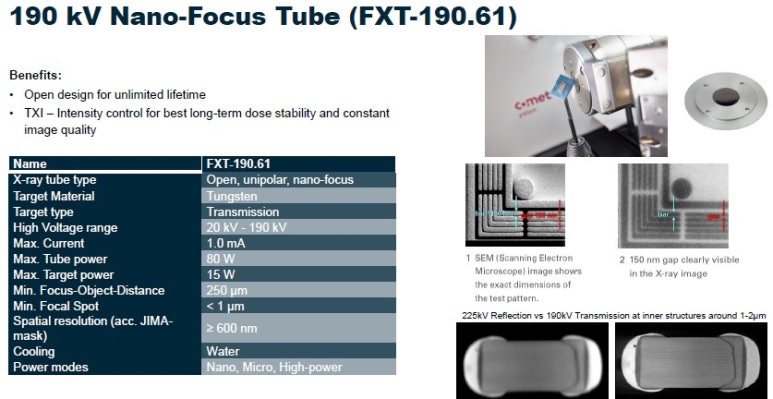

190KV Nano-Focus Tube

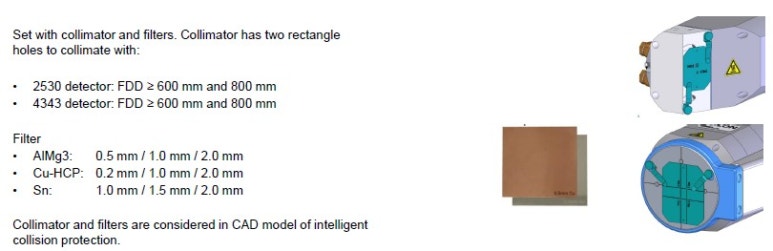

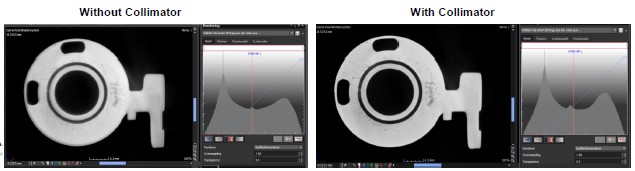

▶Filter and Collimator Sets are included for both tubes

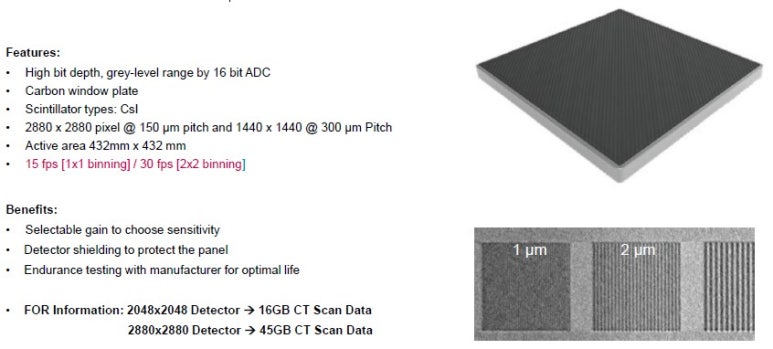

▶4343 CT Detector

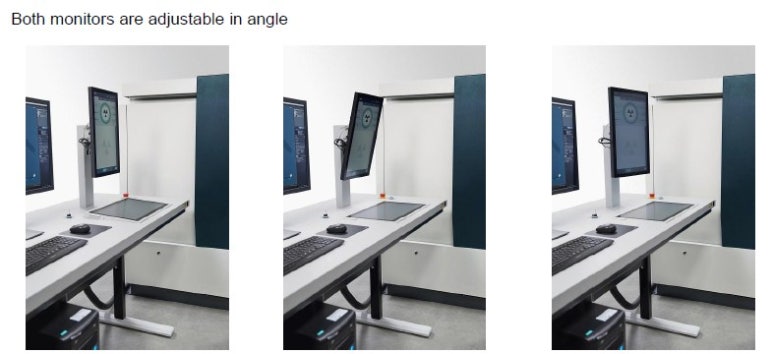

▶Operator Table

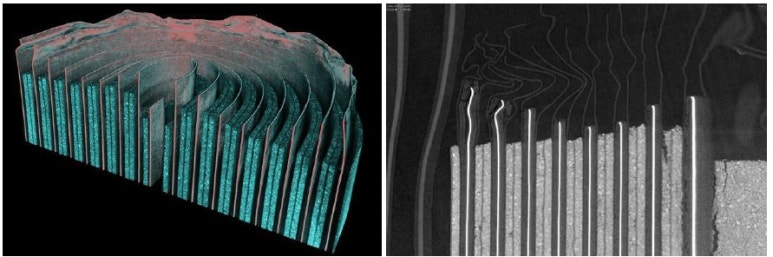

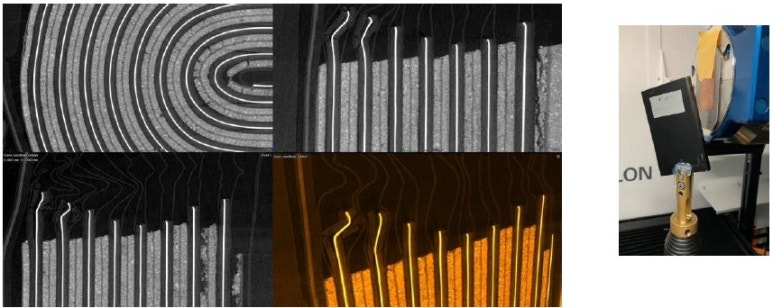

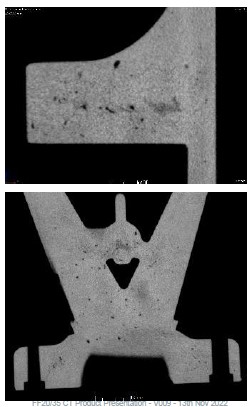

▶Image Quality

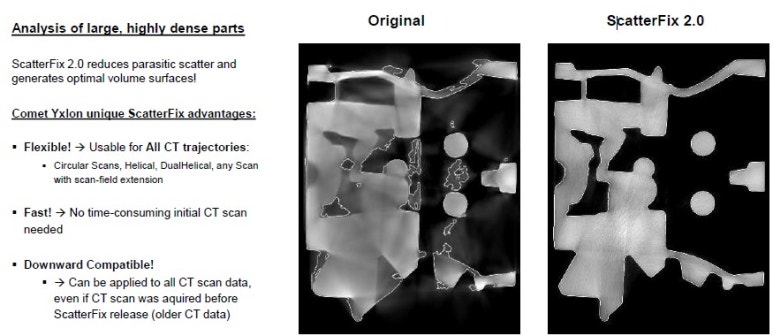

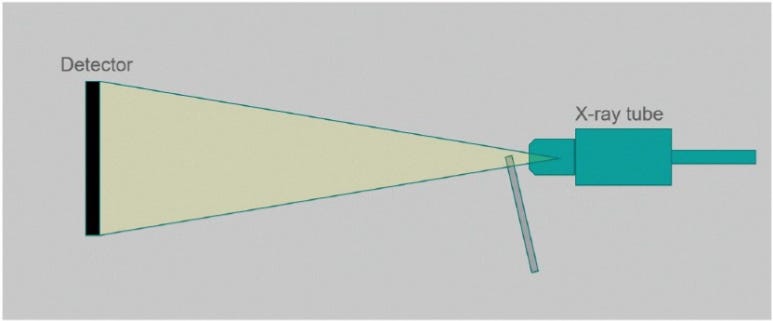

SCatterFix 2.0 option scatter reduction
ROI CT Scan(Region of Interest / 180 CT Scan)

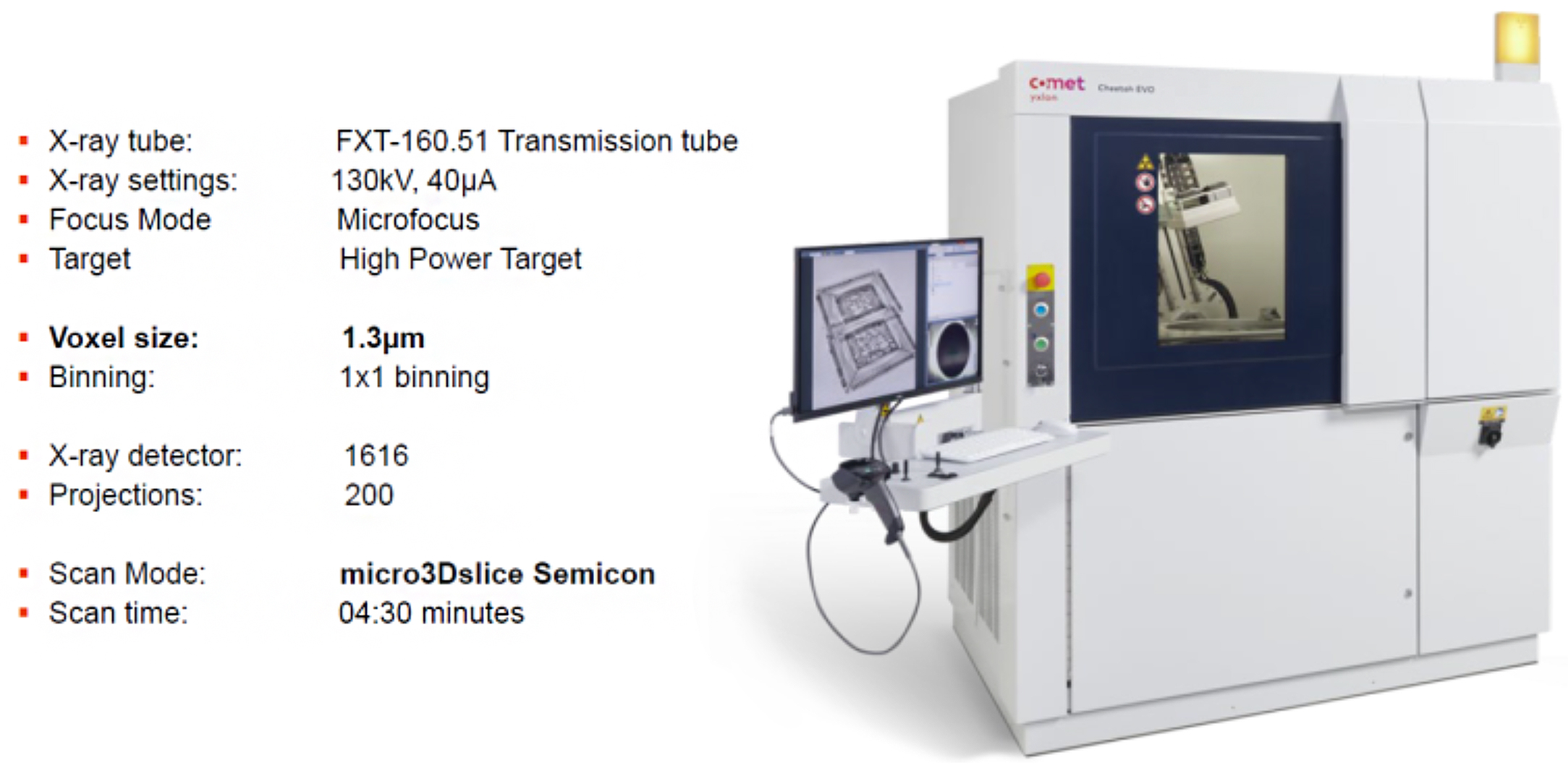

CHEETAH EVO

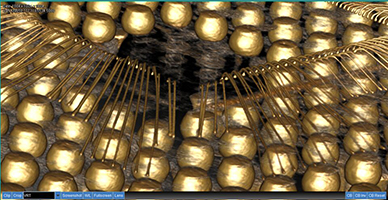

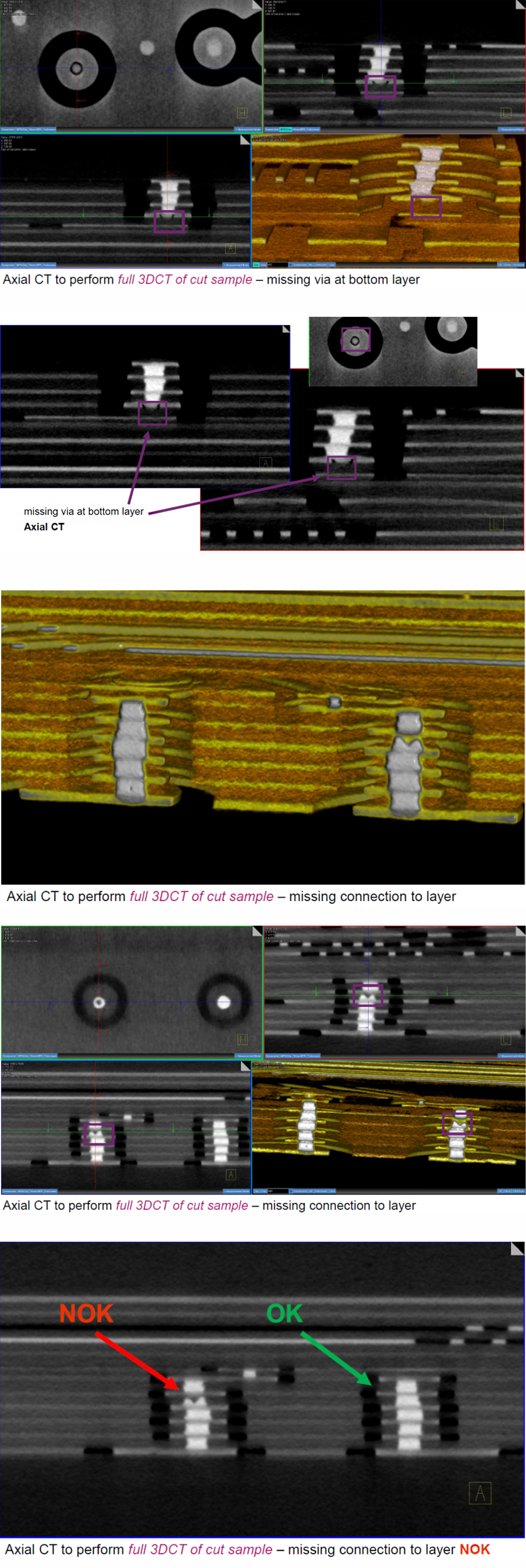

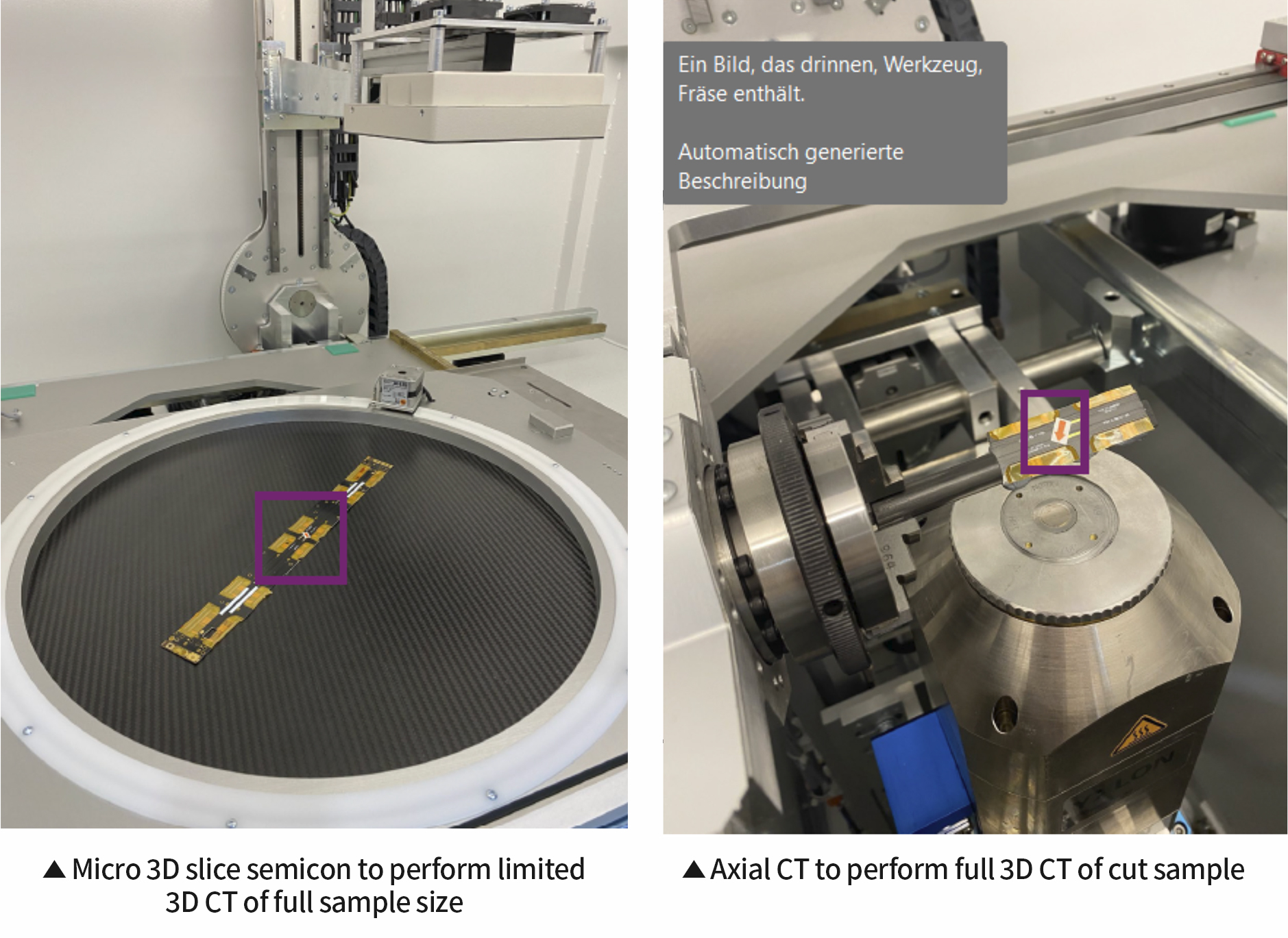

기존의 산업용 CT장비의 단점을 극복한 고성능 엑스레이 장비 ▶예: Perform micro3Dslice (laminography) CT scans at the best possible resolution for via hole inspection for two PCBs
▶ 3D CT 비파괴 검사 준비

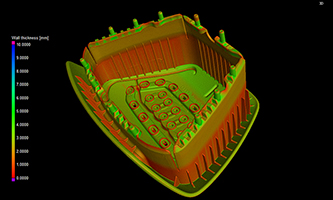

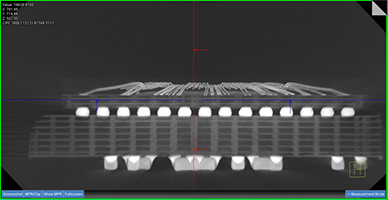

▶ 3D CT 비 파괴 검사 결과 분석
